Dispositivo convertidor de corriente alterna-continua.
Objeto de la invención
El cumplimiento de la norma IEC 555-2 (IEC 1000-3-2) por parte de los convertidores de corriente alterna-continua, requiere que éstos reduzcan la inyección de armónicos en la red de corriente alterna, los cuales degradan la calidad de ésta.
El dispositivo convertidor de corriente alterna-continua de la invención corrige el factor de potencia y es de especial aplicación, pero no exclusiva, en sistemas de comunicaciones donde se requieren convertidores con buen rendimiento, ligeros, de reducidas dimensiones y bajo coste.
Estado de la técnica
Para cumplir con lo establecido en la normativa vigente, se implementa la configuración de potencia conocida, por ejemplo, por el artículo "DESIGN OF A SIMPLE HIGH-POWER-FACTOR RECTIFIER BASED ON THE FLYBACK CONVERTER", de Robert Erickson, Michael Madigan y Sigmund Singer, Proceedings of the Fifth Annual IEEE Applied Power Electronics Conference and Exposition (APEC'90), 11-16 Marzo 1990, Los Angeles, California, Estados Unidos, páginas 792 a 801.
En dicho artículo se describe una configuración de un convertidor de corriente alterna-continua con dos etapas en cascada, en el cual la primera etapa hace la conversión de corriente alterna-continua y asegura un buen factor de potencia y la segunda etapa es un convertidor de corriente continua-continua que regula la tensión y corriente de salida.
La configuración del convertidor de corriente continua-continua hace que los componentes del mismo soporten una elevada solicitación de tensión sobre todo los de la segunda etapa, ya que tienen que soportar toda la tensión de salida de la primera etapa del convertidor de corriente alterna-continua. El empleo de componentes de tensión elevada implica un coste mayor del convertidor de alterna-continua.
Asimismo, dichos componentes tienen una resistencia de conducción más elevada, por lo cual las pérdidas de conducción son mayores y el rendimiento del convertidor se ve penalizado.
Se busca obtener un convertidor de corriente alterna-continua de dos etapas en cascada en el cual la primera etapa se encargue de obtener un factor de potencia próximo a la unidad y la segunda etapa proporcione a la carga energía continua, con bajo rizado de tensión, buena respuesta dinámica, y, además, que el convertidor de dos etapas presente un alto rendimiento en su conjunto, junto a un coste bajo.
Caracterización de la invención
El dispositivo convertidor de corriente alterna-continua de la invención está constituido por dos etapas conectadas en cascada, donde la primera etapa se encarga de asegurar un factor de potencia próximo a la unidad y está formado por un rectificador de onda completa que está conectado a un módulo corrector del factor de potencia que tiene dos salidas que se conectan a la segunda etapa que está constituida por un convertidor de corriente continua-continua y cuya salida, que tiene la tensión regulada, está conectada a la carga.
El módulo corrector del factor de potencia comprende un convertidor reductor-elevador (flyback), cuyo transformador tiene un devanado primario y dos devanados secundarios que forman las dos salidas del módulo, donde las tensiones de cada una de las salidas son diferentes, de tal manera que la tensión de salida del convertidor de corriente continua-continua es mayor que una de las tensiones del módulo corrector del factor de potencia y menor que la otra salida del mismo módulo.
Consecuentemente, al implementar esta configuración en el dispositivo convertidor, los componentes del convertidor de corriente continua-continua soportan una solicitación de tensión menor, ya que sólo tienen que soportar la diferencia que hay entre las tensiones de salida del módulo corrector; además, esta diferencia de tensión es independiente de la tensión de salida.
Además, se pueden usar componentes de menor tensión y, consecuentemente, de menor resistencia de conducción por lo cual las pérdidas de conducción en el convertidor de corriente-continua se reducen, así como las de conmutación por ser las tensiones conmutadas menores. Por tanto, el rendimiento del dispositivo convertidor es alto.
Otra ventaja que presenta el convertidor de corriente continua-continua es que su filtro LC es de pequeño tamaño ya que la onda que tiene que filtrar tiene una componente de alterna pequeña; por tanto el tamaño y peso del dispositivo convertidor en su conjunto se ve reducido.
Consecuentemente, el coste del dispositivo convertidor de corriente continua-continua es menor.
Breve enunciado de las figuras
Una explicación más detallada de la invención se da en la siguiente descripción basada en las figuras adjuntas en las que:

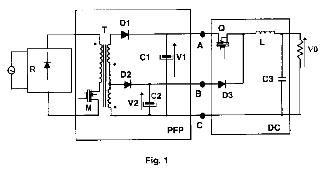

- la figura 1 muestra un diagrama eléctrico del dispositivo convertidor de corriente alterna-continua de acuerdo con la invención, y
- la figura 2 muestra una aproximación a un circuito equivalente de la segunda etapa del dispositivo convertidor de corriente alterna-continua de acuerdo con la invención.
Descripción de la invención
El dispositivo convertidor de corriente alterna-continua de la invención, ver figura 1, presenta la configuración de un convertidor de dos etapas en cascada, donde la primera etapa está constituida por un rectificador R de onda completa que se conecta a la red de alterna y obtiene una onda senoidal rectificada que es la tensión de entrada de un módulo corrector del factor de potencia PFP con dos salidas.
Dicho módulo corrector PFP es un convertidor reductor-elevador, (flyback) que tiene un transformador T con un devanado primario conectado en serie a un elemento de conmutación M, y dos devanados secundarios que forman las dos salidas del módulo PFP. La primera salida, con una primera señal de tensión V1, está formada por los nodos A y C, y la segunda salida, con una segunda señal de tensión V2, está formada por los nodos B y C. Cada una de las salidas tiene un elemento almacenador de energía, en este caso dos condensadores C1 y C2, respectivamente.
La segunda etapa del dispositivo convertidor se conecta a la primera etapa en los nodos A, B y C, comprendiendo dicha etapa un convertidor de corriente continua-continua DC cuya tensión de salida V0 está regulada, siendo entregada a la carga. Con dicha etapa se consigue una buena regulación estática y dinámica de la tensión de salida V0.
Las salidas de la primera etapa tienen cada una un diodo D1 y D2 respectivamente; cada uno de los ánodos de dichos diodos D1, D2 se conectan a un terminal de uno de los devanados del secundario, y sus cátodos se conectan a un terminal de uno de los condensadores C1, C2; los otros terminales de los condensadores C1, C2 se conectan al nodo C.
El elemento de conmutación M es accionado por un control de conmutación de tal manera que la corriente de entrada sigue la forma de onda de la tensión de entrada, típicamente una serioide, y, por tanto le permite corregir el factor de potencia para que éste sea próximo a la unidad.
Las relaciones de transformación del transformador T determinan las tensiones V1 y V2 de los condensadores C1 y C2. Estas relaciones de transformación se eligen de tal manera que las dos tensiones V1, V2 sean diferentes, de tal manera que la tensión de salida V0 del convertidor de corriente continua-continua DC es mayor que la tensión V2 y menor que la tensión V1 del módulo corrector PFP.
El convertidor de corriente continua-continua está formado por un elemento de conmutación Q cuyo terminal fuente está conectado al cátodo de un diodo D3 y a un terminal de una bobina L que se conecta a un condensador C3 y forman un filtro LC, estando conectado el terminal libre del condensador C3 al nodo C del módulo corrector PFP.
El drenador del elemento Q está conectado al nodo A del módulo PFP. Por otro lado, el ánodo del diodo D3 está conectado al nodo B del módulo PFP.
Durante un periodo de conducción del elemento M, el transformador T almacena energía que liberan los devanados secundarios durante el periodo de no conducción de dicho elemento M. Dado que la tensión V2 es inferior a la tensión de salida V0 del convertidor de corriente DC, el elemento de conmutación Q es operado para que la energía que almacena el condensador C1 complemente en todo momento la energía que aporta el condensador C2.
La figura 2 muestra que la solicitación de tensión que soportan los componentes del convertidor de corriente DC es la diferencia entre las tensiones de salida del módulo corrector PFP, siendo esta diferencia de tensión independiente de la tensión de salida V0.
Por ello, se pueden usar componentes de menor tensión en la implementación del convertidor de corriente DC y consecuentemente las pérdidas de conducción se reducen ya que la resistencia de conducción es menor, así como las pérdidas de conmutación. Por tanto, el rendimiento del dispositivo convertidor mejora notablemente.
El tamaño de la segunda etapa es menor ya que componentes de menor tensión tienen menor tamaño y, por otro lado, el filtro LC es de menor tamaño ya que la tensión de salida V0 tiene una gran componente de continua, por lo cual la señal que tiene que filtrar es pequeña y consecuentemente el tamaño del condensador C3 se ve reducido.
