Las varillas propuestas parten de cualquier estructura convencional a la cual se le aplican unas modificaciones para incorporar una pantalla, en una o ambas varillas de una gafa, por la que podamos proyectar imágenes publicitarias, eslóganes publicitarios, mensajes de diversa índole, o bien adornos, colores, y/u otros tipos de elementos decorativos. En la presente memoria utilizaremos el término "elementos" para designar todo este tipo de imágenes y adornos en general. Las varillas pueden ser de cualquier material, incluyendo acetato, madera o metal, y pueden diseñarse para incrustar una pantalla de dimensiones especiales y formas predeterminadas para permitir el máximo campo visual observable a mayor distancia.
Por otro lado, la pantalla está situada en la cara exterior de la varilla, de manera que no interfiere en la visión del usuario, mientras que las personas que están a su alrededor sí pueden verla. La pantalla puede estar incrustada en el material de que está compuesta la varilla, o bien puede estar superpuesta sobre éste.
La invención también incluye un sistema remoto de control que da la posibilidad de reproducir infinitas imágenes mediante el almacenamiento de los distintos elementos en una tarjeta de memoria. Esto da la posibilidad de cambiar el elemento en cuestión mediante la actualización de los archivos almacenados en la tarjeta de memoria. La invención también incluye una batería para dotar de una cierta autonomía a la pantalla.
Tanto la varilla con la pantalla incrustada o superpuesta como los demás componentes que forman o pueden formar parte de la invención para su funcionamiento deben tener, preferentemente, poco peso de manera que no resulte incómodo el uso de las gafas que lleven las varillas de la invención.
Descripción de las figuras En los dibujos adjuntos se muestran las principales características de la invención, con carácter ilustrativo y no limitativo.
Figura 1. Se muestra una varilla (1) para gafas con pantalla externa (2) adaptable a cualquier tipo de gafa: para compensar errores refractivos o para proteger del sol.
Figura 2. Se presenta una perspectiva del anverso de una pantalla OLED con sistema remoto de control (3) y ranura (4) para tarjeta de memoria.

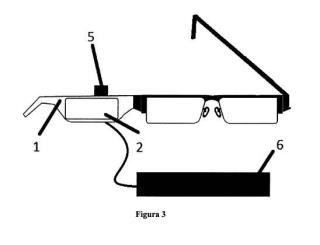

Figura 3. Se representa unas gafas en perspectiva con varilla (1) con pantalla externa (2) incrustada en la varilla derecha, con tarjeta de memoria (5) y batería (6) .
Modo de realización de la invención La presente invención se ilustra adicionalmente mediante el siguiente ejemplo, que no pretende ser limitativo de su alcance.
La pantalla puede tener cualquier dimensión pero, en este ejemplo, se utilizó una 5 pantalla OLED de 52 x 32 x 6.1 mm y con forma rectangular.
Se eligió una pantalla (2) OLED de bajo costo a color de alta resolución con conexiones estándar que incorpora una ranura (4) de 24x32x2.1 mm en la parte posterior para insertar una tarjeta de memoria (5) SD de hasta 2 GB. En el anverso de la pantalla (2) se añadió un sistema remoto de control (3) de 16x16 mm.
Para permitir una total autonomía energética se utilizó una batería (6) portátil de 9.5x2.4x2.2cm. La conexión es estándar con un cable USB que une la pantalla (2) con la batería (6) recargable de 1800 mAR y de 5 V.
