DISPOSITIVO DE ACCIONAMIENTO MANUAL PARA DESGRANAR GRANADAS
Dispositivo de accionamiento manual para desgranar granadas.
CAMPO DE LA INVENCiÓN
La presente invención consiste en un dispositivo de uso doméstico, que permite obtener limpiamente los granos de la granada. La granada, para ser ingerida por los seres humanos, necesita previamente ser separada de la corteza o piel que la envuelve y de los quot;telasquot; interiores que conforman la granada.
ESTADO DE LA TÉCNICA ANTERIOR
Por la experiencia recogida de los cultivadores de granadas, se constata el poco consumo doméstico de este fruto, debido principalmente a las dificultades de obtener los granos. La granada es un fruto poco utilizado frente a otros de más fácil manejo para su consumo. Por ello, es necesario diseñar métodos que animen al público al consumo de la granada, a nivel doméstico.
Se comercializan granos de granada que se venden embolsados, pero este producto tiene una caducidad corta, propia de este tipo de fruto. Sin embargo, si se compra la granada entera, se puede alargar la caducidad,
ya que se puede decidir en qué momento se van a consumir los granos, con una simple preparación.
5 Se conoce que a nivel industrial existen máquinas que manejan la granada para obtener el grano, y ser utilizado para obtener zumo o para embolsarlo.
Se conocen también procedimientos manuales de golpeteo de la granada partida por la mitad, mientras con la otra mano se golpea con una cuchara o masa sim ilar, desprendiéndose los granos.
!O También forma parte del estado de la técnica otro procedimiento que consiste en cubrir la media granada con una funda de caucho para que no salpique y manche, y golpear sobre un cuenco donde van cayendo los
granos.
15 Existen otros dispositivos que esencialmente consisten en un recipiente y un mazo, tipo martillo, para golpear la media granada, cogiendo el martillo o maza con la mano y golpeando sobre el fruto colocado en el recipiente.
En cualquier caso, todos los procedimientos o dispositivos conocidos hasta el momento son tediosos, incómodos y poco eficientes, por la pérdida de granos que se produce.
20 De todo ello se desprende la necesidad de un dispositivo que pueda extraer de forma sencilla, limpia y cómoda los granos de la granada, sin dañar el fruto y recuperando la mayor cantidad de granos para su mejor aprovechamiento.
EXPLICACiÓN DE LA INVENCiÓN
La presente invención describe un dispositivo de accionamiento manual para desgranar granadas. Para usar el dispositivo, requiere partir media granada de forma transversal a su eje. El dispositivo comprende las siguientes partes:
Recipiente receptor.
Rejilla soporte para separar el grano de la piel, que presenta un pivote central donde se sitúa la media granada.
Sistema articulado de cucharas macizas que golpean 10 sucesivamente el fruto.
Tapa superior del recipiente, en la que se acopla el sistema articulado de cucharas macizas.
Eje central del sistema articulado de cucharas macizas, que se desplaza por la tapa superior.
Muelle que permite la recuperación de la posición inicial de las cucharas, una vez realizado el golpe. De esta forma se puede repetir el golpeteo sucesivamente.
Pomo de accionamiento del golpeteo por compresión.
El golpeteo sucesivo sobre la granada hace que vayan cayendo los granos sobre el recipiente receptor destinado a tal fin. Para un mejor reparto del golpeteo en la superficie exterior de la granada, se han previsto al menos dos posiciones en altura para el golpeteo de la media granada. El cambio en la posición de altura del fruto se obtiene con un sencillo giro sobre su eje de la rejilla soporte.
Una vez terminado el proceso de golpeteo sucesivo, se desmonta la tapa superior, quedando la piel de granada sobre la rejilla y el grano limpio depositado en el recipiente.
S BREVE DESCRIPCiÓN DE LAS FIGURAS

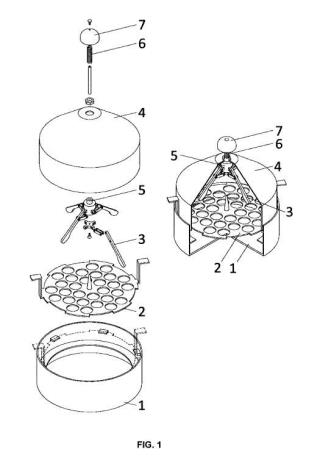

FIGURA 1. Representación gráfica del dispositivo de accionamiento manual para desgranar granadas y vista en explosión del mismo.
10 FIGURA 2. Esquema gráfico del dispositivo de accionamiento manual para desgranar granadas, en alzado y planta, en las dos posiciones de actuación en altura del fruto, para el desgranado completo. (A) Posición de golpeo en la zona baja de la granada. (B) Posición de golpeo en la zona alta de la granada.
EXPOSICiÓN DETALLADA DE MODOS DE REALIZACiÓN
15 El dispositivo de accionamiento manual para desgranar mostrado en la Figura 1, comprende las siguientes partes: granadas,
20 Recipiente receptor 1, que hace de colector de los granos. Dispone de unas muescas salientes para situar la rejilla soporte 2 en dos posiciones. En una realización preferente, el recipiente receptor 1 tiene forma cilíndrica.
25 Rejilla soporte 2. Es un plato perforada con un pivote central que se coloca dentro del recipiente receptor 1 Y, con un leve giro, permite dos posiciones en altura dentro del recipiente receptor 1. Sobre esta rejilla soporte 2, en el pivote central, se coloca la media granada cortada previamente de forma transversal a su eje. Los agujeros de la rejilla deben ser suficientemente grandes para
permitir el paso de los granos. Esta rejilla soporte 2 lleva unas muescas interiores que se acoplan o desacoplan, según interese, con las muescas salientes del recipiente receptor 1, permitiendo dos posiciones de golpeteo.
Sistema articulado de cucharas macizas 3, formado por un sistema de brazos articulados que permiten el golpeteo, unidos a un eje central 5. En una realización preferente, el sistema dispone de cuatro cucharas dispuestas de forma simétrica.
Tapa superior 4 que encaja en el recipiente receptor 1 para su cierre y que lleva incorporado el sistema articulado de cucharas macizas 3. En una realización preferente, la tapa superior 4 tiene forma cilíndrica-cónica.
Eje central 5 del sistema articulado de cucharas macizas 3, que se desplaza por la tapa superior 4 y está sujeto a las cucharas que 15 golpearán la media granada.
Muelle 6, de accionamiento a compresión, situado en el eje central 5 del sistema articulado de cucharas macizas 3. Apoyándose entre la tapa superior 4 y el pomo 7, permite el accionamiento por compresión de las cucharas macizas, de manera que golpean el
fruto o recuperan su posición para el siguiente golpeteo.
Pomo 7 engarzado al eje central 5 del sistema articulado de cucharas macizas 3. Presionando el pomo con la mano, con más o menos energía, el sistema articulado de cucharas macizas 3 golpeará la media granada a la altura seleccionada por la posición de la rejilla soporte 2.
El golpeteo sucesivo sobre la granada hace que vayan cayendo los granos sobre el recipiente receptor 1 destinado a tal fin. En una realización preferente, se han dispuesto 4 cucharas golpeadoras, de manera que la actuación de los golpes dos a dos equilibre las acciones sobre el cuerpo de la media granada. Aunque también es posible en otros modos de realización, que se puedan disponer sólo dos o tres cucharas golpeadoras.
Para un mejor reparto del golpeteo en la superficie exterior de la granada, se han previsto dos posiciones en altura para el golpeteo de la media granada, mostradas en la Figura 2. El cambio en la posición de altura del fruto se obtiene con un sencillo giro sobre su eje de la rejilla soporte 2, que sostiene a la media granada colocada inicialmente sobre el pivote central. Tanta la rejilla soporte 2 como el recipiente receptor 1, presentan muescas interiores y salientes, respectivamente, que se pueden acoplar o desacoplar. Así se consigue que la rejilla soporte 2 se desplace en altura, pudiéndose apurar la calda de la totalidad de los granos.
En la posición denominada quot;golpeo en la zona baja de la granadaquot;, que se muestra en la Figura 2 A, se puede observar que la rejilla soporte 2 que sostiene a la media granada está apoyada en la parte alta del recipiente receptor 1, acoplando las muescas de ambas partes. Esto permite que al accionar con la mano dando golpes sucesivos en el pomo 7, se desprendan los granos de la parte baja de la granada. A continuación, con un leve giro de la rejilla soporte 2, más o menos unos 30°, las muescas se desacoplan y baja en altura la rejilla sobre el recipiente receptor 1. Esta es la posición denominada Mgolpeo en la zona alta de la granada, que se muestra en la Figura 2 B. Una vez abajo, se sigue golpeteando sobre la parte alta de la granada, habida cuenta que la parte baja se ha vaciado de granos en la posición alta anterior. Así se consigue que caigan los granos que quedan de la parte alta.
