Procedimiento de degradación de compuestos orgánicos recalcitrantes presentes en efluentes industriales mediante un sistema en dos etapas.
Sector de la técnica
La presente invención se refiere a un procedimiento de degradación de compuestos orgánicos recalcitrantes presentes en efluentes industriales mediante un sistema en dos etapas. En un reactor enzimático (etapa I) se generan especies oxidativas de Mn3+- quelato, como producto del ciclo catalítico de la enzima MnP o VP, que tras ser separadas de la enzima utilizando un sistema de ultrafiltración, son utilizadas, en un reactor de degradación (etapa II) , como agentes oxidantes de compuestos orgánicos recalcitrantes, tales como tintes industriales, compuestos farmacéutico y de cuidado personal, disruptores endocrinos, hidrocarburos aromáticos policíclicos, etc.
Estado de la técnica
Los hongos de podredumbre blanca son microorganismos capaces de degradar la lignina. Esta capacidad viene asociada a la producción y secreción de un complejo enzimático extracelular. La capacidad de oxidar un polímero tan complejo como la lignina ha planteado la posible utilización de estos microorganismos para su aplicación en procesos de degradación de compuestos orgánicos recalcitrantes de alto peso molecular como son los polifenoles y poliaromáticos (Field J.A. et al., 1992; Appl Environ Microb 58:2219-2226) , decoloración de efluentes industriales (Banat I.M. et al., 1996; Bioresource Technology 58:217-227) y bioblanqueo de pasta de papel (Moreira M.T. et al., 1997; J Biotechnol 53:237-251) . Asimismo, se han publicado diversas patentes en las que se describe la posible utilidad de los hongos de podredumbre blanca en el tratamiento de tintes tipo azo (Paszczynski A. et al., 1997. US005618726A) , así como de sus peroxidasas extracelulares (Barfoed M. y Kirk O., 1996. US6036729; Rochefort D. et al., 1999. WO9954545; Feijoo G., et al., 2004. EP1457463A1) . Entre las enzimas extracelulares producidas se encuentran fundamentalmente dos familias: oxidasas como la Lacasa (Lac) y peroxidasas como la Manganeso Peroxidasa (MnP) , Lignina Peroxidasa (LiP) y Peroxidasa Versátil (VP) . La VP es capaz de oxidar Mn2+ a Mn3+ y compuestos aromáticos no fenólicos.
El ciclo catalítico de las enzimas MnP y VP se inicia con la oxidación, mediante H2O2, de la enzima en su estado original para formar la especie oxidada MnPI/VPI, que es dos estados de oxidación superior a la forma nativa. Este compuesto es reducido por un ión de Mn2+, que se oxida a Mn3+, pasando a la forma MnPII/VPII, un estado de oxidación superior a la forma nativa de la enzima. Finalmente esta forma oxida otro ión de Mn2+, para formar Mn3+, y vuelve a su forma nativa MnP/VP. Un exceso de concentración de H2O2 puede conducir a la formación de la especie inactiva de la enzima MnPIII/VPIII. Este ciclo catalítico se muestra en la figura 1.
La oxidación de Mn2+ genera Mn3+ que es una especie oxidativa fuerte (1, 54 V) y actúa como mediador en la degradación de compuestos orgánicos (Cui and Dolphin 1990; Holzforschung 44:279-283) . Esto supone que el compuesto diana no es oxidado directamente por la enzima sino que es oxidado por el ión Mn3+. Esta especie es inestable por lo que es necesaria la presencia de agentes quelantes (por ejemplo ácidos orgánicos dicarboxílicos de cadena abierta tales como ácido malónico, oxálico, glicólico, etc ...) que formen complejos con el Mn3+, capaces de oxidar moléculas orgánicas (Martínez A.T., 2002; Enzyme Microb Tech 30:425:4441 Kishi K. et al., 1994; Biochemistr y 33:8694-8701| Kuan I.C. et al., 1993; P Natl Acad Sci USA 90:1242-1246) .
Las especies Mn3+- quelato tienen muchas ventajas como agentes oxidantes comparadas con las enzimas, ya que al no ser proteínas, son más tolerantes a condiciones extremas como altas temperaturas, pH, agentes oxidantes, detergentes y proteasas. Además, debido a su pequeño tamaño molecular, pueden atravesar micro-barreras inaccesibles para las proteínas.
Uno de los mayores inconvenientes que tiene la utilización de enzimas para la biodegradación de compuestos recalcitrantes recae en el elevado consumo de enzima y su tendencia a la inactivación a lo largo del proceso. Un sistema más eficiente debería, por tanto, enfocarse en la reducción del consumo de enzima y en el aumento de su estabilidad. Este objetivo se puede conseguir a través de la separación del proceso en dos etapas; en una primera etapa, se activa el ciclo catalítico de la enzima MnP o VP para generar el complejo Mn3+- quelato y, en la segunda, se utiliza el complejo en la degradación de un compuesto recalcitrante. De este modo, la enzima se encuentra en las mejores condiciones posibles ya que siempre permanece en contacto con los cofactores de su ciclo catalítico a condiciones de pH y temperatura moderadas y en ausencia de los compuestos orgánicos recalcitrantes. Otros autores han propuesto la utilización de la enzima manganeso peroxidasa en dos etapas (Grabski et al., 1998; Botechnol Bioeng 60:2014-2151 Sasaki et al., 2001; Appl Envrion Microb 67:2208-2212) . Ambos propusieron un sistema en donde la enzima manganeso peroxidasa es inmovilizada sobre un soporte e introducida en una columna, de tal modo que la enzima es retenida en el interior de la columna mientras que el Mn3+- quelato es separado y utilizado en una segunda etapa para la degradación de clorofenoles o el bioblanqueo de la pasta de papel, respectivamente. Los procesos de inmovilización de enzimas, como los utilizados por Grabski y Sasaki, presentan muchos inconvenientes, tales como baja retención de la actividad enzimática, baja reproducibilidad, baja resistencia mecánica, etc. (Schoevaart R. et al., 2004; Biotechnol Bioeng 87:754-762) , además de que la utilización de soportes para inmovilizar las enzimas encarecen mucho el proceso ya que normalmente están hechos de materiales muy caros.
Por otra parte, el manganeso presenta un límite ambiental de 0, 05 mg L- 1, por lo que su vertido en las aguas ha de ser controlado; los trabajos presentados por Grabski y Sasaki no describen ningún sistema de recuperación de manganeso.
Descripción de la invención
La presente invención describe un procedimiento de degradación de compuestos orgánicos recalcitrantes presentes en efluentes industriales mediante un sistema en dos etapas.
La primera etapa (etapa I) se caracteriza por la utilización de la enzima manganeso peroxidasa (MnP) o peroxidasa versátil (VP) , agentes quelantes, manganeso (II) y peróxido de hidrógeno en reactores agitados (reactor enzimático) operados en continuo, semicontinuo o discontinuo para la generación de especies oxidativas de manganeso (III) .
La adición de peróxido de hidrógeno puede ser directamente u, opcionalmente, generada in situ por la enzima glucosa oxidasa (GOD) utilizando glucosa como sustrato, tal y como se indica en la ecuación 1.
Ecuación 1
Reacción de la enzima glucosa oxidasa con la glucosa
La salida del reactor enzimático se separa en dos corrientes utilizando una membrana de ultrafiltración. Una corriente contiene la/s enzima/s (MnP o VP y/o GOD) que es retornada al reactor enzimático (etapa I) mientras que la segunda corriente, que contiene las especies oxidativas de manganeso (III) se introduce en el reactor de degradación (etapa II) .
La segunda etapa (etapa II) se caracteriza por llevar a cabo la degradación del compuesto recalcitrante, en reactores en continuo, semicontinuo o discontinuo, utilizando las especies oxidativas de manganeso (III) generadas en el reactor enzimático (etapa I) , y por la utilización de un equipo de ósmosis inversa para la recuperación de manganeso que es retornado al inicio del proceso.
El uso de la membrana de ultrafiltración permite el uso de las enzimas MnP, VP y GOD en forma libre en el reactor enzimático (etapa I) , es decir, no es necesaria su inmovilización. Esto supone una reducción elevada de los costes de operación tanto por la pérdida de actividad enzimática asociada al proceso de inmovilización, como por el alto coste de los soportes utilizados para la inmovilización.
El uso de un equipo de ósmosis inversa permite la casi total recuperación del manganeso utilizado, reduciéndose su consumo y evitando su vertido al ambiente. De este modo se reducen costes de operación asociados al consumo de manganeso (II) asegurando que los vertidos de este metal al ambiente están siempre por debajo del límite ambiental.
En la presente invención se plantea la utilización de la enzima MnP o VP en el reactor enzimático (etapa I) en forma libre, en reactores con agitación. La velocidad de adición de la enzima manganeso peroxidasa o peroxidasa versátil debe ser tal que permita mantener la actividad enzimática en el reactor enzimático (etapa I) comprendida entre 25 y 500 U L- 1 y, opcionalmente, cuando el peróxido es generado in situ por la enzima glucosa oxidasa, se debe mantener una velocidad de adición de GOD tal que la relación entre MnP o VP y GOD sea 1, 43 (mgMnP \ o \ VP/mgGOD) . La adición de peróxido de hidrógeno en el reactor enzimático (etapa I) puede ser continua o semicontinua con una velocidad comprendida entre 5 y 100 μmol L- 1 min- 1 y, opcionalmente, cuando el peróxido de hidrógeno es generado in situ por la enzima glucosa oxidasa, la velocidad mínima de adición de glucosa debe ser de 50 μmol L- 1 min- 1.
Con el objetivo de estabilizar y optimizar la acción catalítica de la enzima, se deben adicionar agentes quelantes (por ejemplo ácidos orgánicos dicarboxílicos de cadena abierta tales como ácido malónico, oxálico, glicólico, etc...) en el reactor enzimático (etapa I) con una velocidad comprendida entre 5 y 250 μmol L- 1 min- 1. La adición al reactor enzimático (etapa I) de manganeso (II) debe mantenerse con una velocidad comprendida entre 0, 5 y 100 μmol L- 1 min- 1. La temperatura del reactor enzimático (etapa I) debe mantenerse entre 10 y 50ºC y los valores de pH entre 4 y 8.
Como sistema de control de dosificación del sustrato enzimático (H2O2 o glucosa) en el reactor enzimático (etapa I) , se introduce un sensor de oxígeno disuelto. El valor de oxígeno disuelto en estado estacionario es el resultante del balance entre el oxígeno consumido y el producido como consecuencia de la actividad enzimática. Una alta concentración de H2O2 favorece su reacción con el Mn3+- quelato generado enzimáticamente, de manera que se libera mayor cantidad de oxígeno (Martínez M.J. et al., 1996; Eur J Biochem, 237:424-432) . Consecuentemente, un valor elevado de oxígeno disuelto indica un exceso en la velocidad de adición de H2O2 con respecto a la estequiométricamente necesaria para la reacción enzimática. En caso de detectar niveles altos de oxígeno disuelto, el sistema de control envía una señal a la bomba de dosificación de sustrato enzimático (H2O2 o glucosa) para reducir su caudal. Del mismo modo, en caso de detectar niveles bajos de oxígeno, el sistema de control envía una señal a la bomba de dosificación de sustrato enzimático (H2O2 o glucosa) para aumentar su caudal.
Durante la etapa II, en el reactor de degradación, se plantea la degradación de compuestos orgánicos recalcitrantes (hidrocarburos aromáticos policíclicos, compuestos farmacéuticos y de cuidado personal, tintes industriales, compuestos disruptores endocrinos, etc.) mediante la oxidación por parte de las especies oxidativas de manganeso (III) generadas en el reactor enzimático (etapa I) . La temperatura del reactor de degradación (etapa II) debe mantenerse entre 10 y 90ºC y los valores de pH entre 3 y 9.
La salida del reactor de degradación (etapa II) que presenta un alto contenido en manganeso (II) y manganeso (III) se introduce en un equipo de ósmosis inversa para la recuperación del manganeso y su retorno al reactor enzimático (etapa I) , de este modo, se minimiza su consumo y se evita su vertido al ambiente. La relación entre los caudales de la línea de concentrado (aquella que se retorna al reactor enzimático (etapa I) ) y la línea de permeado (aquella que sale del proceso con los productos de degradación) debe ser, como mínimo, igual a 2.
Descripción de las figuras

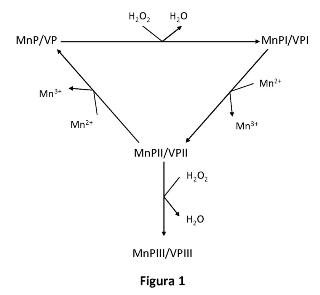

Figura 1. Ciclo catalítico de las enzimas MnP y VP. El ciclo catalítico se inicia con la oxidación, mediante H2O2, de la enzima en su estado original para formar la especie oxidada MnPI/VPI, que es dos estados de oxidación superior a la forma nativa. Este compuesto es reducido por un ión de Mn2+, que se oxida a Mn3+, pasando a la forma MnPII/VPII, un estado de oxidación superior a la forma nativa de la enzima. Finalmente esta forma oxida otro ión de Mn2+, para formar Mn3+, y vuelve a su forma nativa MnP/VP. Un exceso de concentración de H2O2 puede conducir a la formación de la especie inactiva de la enzima MnPIII/VPIII.
Figura 2. Diagrama esquemático del sistema de producción del complejo Mn3+- quelato y su aplicación en la degradación de compuestos orgánicos recalcitrantes. Q.C: controlador de caudal; OT: medidor de oxígeno disuelto. La primera etapa (etapa I) se caracteriza por la utilización de la enzima manganeso peroxidasa (MnP) o peroxidasa versátil (VP) , agentes quelantes, manganeso (II) y peróxido de hidrógeno en reactores operados en continuo, semicontinuo o discontinuo para la generación de especies oxidativas de manganeso (III) . La adición de peróxido puede ser directamente u, opcionalmente, generada in situ por la enzima glucosa oxidasa (GOD) utilizando glucosa como sustrato. La salida del reactor enzimático se separa en dos corrientes utilizando una membrana de ultrafiltración. Una corriente contiene la/s enzima/s (MnP o VP y/o GOD) que es retornada al reactor enzimático (etapa I) mientras que la segunda corriente, que contiene las especies oxidativas de manganeso (III) se introduce en el reactor de degradación (etapa II) . La segunda etapa (etapa II) se caracteriza por llevar a cabo la degradación del compuesto recalcitrante, en reactores en continuo, semicontinuo o discontinuo, utilizando las especies oxidativas de manganeso (III) generadas en el reactor enzimático (etapa I) , y por la utilización de un equipo de osmosis inversa para la recuperación de manganeso que es retornado al inicio del proceso. Como sistema de control de dosificación del sustrato enzimático (H2O2 o glucosa) en el reactor enzimático (etapa I) , se introduce un sensor de oxígeno disuelto.
Figura 3. Resultados de degradación de los estrógenos (a) estrona (El) , (b) 17β-estradiol (E2) y (c) 17α-etinilestradiol (EE2) con Mn3+- malonato. Cromatogramas de las muestras a tiempo inicial y tras un minutos de degradación
Figura 4. Perfil de degradación de antraceno con Mn3+- malonato.
Figura 5. Perfil de producción en continuo de Mn3+- malonato (- ) y su aplicación en la degradación en continuo del tinte azo, Orange II (\medcirc) .
Figura 6. Perfil de producción en continuo de Mn3+- malonato (- ) mediante un sistema combinado de VP y GOD.
Ejemplos
Ejemplo 1
Generación en continuo del complejo Mn3+- malonato y su aplicación en la degradación en discontinuo de tres compuestos estrógenos: estrona (El) , 17β-estradiol (E2) y 17α-etinilestradiol (EE2) como ejemplos de compuestos farmacéuticos y de cuidado personal (PPCP)
Se aplicó el procedimiento descrito anteriormente para la generación del complejo Mn3+- quelato, mediante VP en un reactor de tanque agitado con volumen útil de 200 mL. La concentración inicial de enzima fue de 100 U L- 1. Como agente quelante se adicionó malonato sódico de forma continua a una velocidad de 66 μmol L- 1 min- 1 a pH 4, 5. La velocidad de adición de Mn2+ y H2O2 fue 12, 5 y 8 μmol L- 1 min- 1, respectivamente. La velocidad de generación de complejo fue de 7, 3 μmol L- 1 min- 1, o de forma equivalente, a una concentración de 350 μM y un caudal de 5, 5 mL min- 1. El complejo generado se aplicó en la segunda etapa en un reactor de degradación de mezcla completa de volumen útil 25 mL en una operación en discontinuo. El reactor de degradación operó con una mezcla de tres estrógenos en una concentración inicial de 2, 5 mg L- 1, temperatura 25ºC y agitación 150 rpm. El grado de degradación se estableció mediante la medida de la concentración de los estrógenos por cromatografía líquida (HPLC) tras 1 minuto de reacción. Los resultados muestran que se logró la completa oxidación de los 3 compuestos de forma prácticamente inmediata tras 1 minuto de operación (Figura 3) .
Ejemplo 2
Generación en continuo del complejo Mn3+- malonato y su aplicación en la degradación en discontinuo del antraceno (HAP)
Se aplicó el procedimiento descrito anteriormente para la generación del complejo Mn3+- quelato, mediante VP en un reactor de tanque agitado con volumen útil de 200 mL. La concentración inicial de enzima fue de 100 U L- 1. Como agente quelante se adicionó malonato sódico de forma continua a una velocidad de 66 μmol L- 1 min- 1 a pH 4, 5. La velocidad de adición de Mn2+ y H2O2 fue 12, 5 y 8 μmol L- 1 min- 1, respectivamente. La velocidad de generación de complejo fue de 7, 3 μmol L- 1 min- 1, o de forma equivalente, a una concentración de 350 μM y un caudal de 5, 5 mL min- 1. El complejo generado se aplicó en la segunda etapa en un reactor de degradación de mezcla completa de volumen útil 10 mL en una operación en discontinuo. El reactor operó con una concentración inicial de antraceno de 12, 5 mg L- 1 (la solubilidad del antraceno se incrementó por la adición de acetona hasta una concentración final de 36% v/v) a 25ºC y 150 rpm. El grado de degradación se estableció mediante la medida de la concentración del antraceno por cromatografía líquida (HPLC) tras 4 horas, 2, 3 y 6 días de reacción. Los resultados muestran que se obtuvo una oxidación del 90% tras seis días de operación (Figura 4) .
Ejemplo 3
Generación en continuo del complejo Mn3+- malonato y su aplicación en la degradación en continuo del tinte azo Orange II
Se aplicó el procedimiento descrito anteriormente para la generación del complejo Mn3+- quelato, mediante VP en un reactor de tanque agitado con volumen útil de 200 mL. La concentración inicial de enzima fue de 100 U L- 1. Como agente quelante se adicionó malonato sódico de forma continua a una velocidad de 250 μmol L- 1 min- 1 a pH 4, 5. La velocidad de adición de Mn2+ y H2O2 fue 12, 5 y 8 μmol L- 1 min- 1, respectivamente. La velocidad de generación de complejo fue de 5, 2 μmol L- 1 min- 1, o de forma equivalente, a una concentración de 400 μM y un caudal de 3, 4 mL min- 1. El complejo generado se empleó en la degradación en continuo de Orange II en un reactor agitado de mezcla completa de volumen útil 200 mL, a 25ºC y 150 rpm. La velocidad de adición del complejo Mn3+- malonato fue 3 μmol L- 1 min- 1 mientras que el del tinte fue 1, 43 μmol L- 1 min- 1. El grado de decoloración se estableció mediante la medida de la absorbancia en el efluente a 480 nm. Los resultados muestran que se obtuvo una oxidación cercana al 60% durante el estado estacionario (Figura 5) .
El porcentaje de recuperación de Mn2+ expresado como el caudal másico de la línea de concentrado (línea que se conecta con la línea de entrada al reactor enzimático) y la línea de alimentación del equipo de osmosis inversa (procedente del reactor de degradación) fue del 96%.
Ejemplo 4
Generación en continuo del complejo Mn3+- malonato mediante un sistema combinado de glucosa oxidasa y peroxidasa versátil
Se aplicó el procedimiento descrito anteriormente para la generación del complejo Mn3+- quelato, mediante VP y GOD en un reactor de tanque agitado con volumen útil de 10 mL. La actividad inicial de la enzima VP fue de 25 U L- 1. Como agente quelante se adicionó malonato sódico de forma continua a una velocidad de 177 μmol L- 1 min- 1 a pH 4, 5. La velocidad de adición de Mn2+ y glucosa fue 88, 6 y 50 μmol L- 1 min- 1, respectivamente. La velocidad de generación de complejo fue de 31 μmol L- 1 min- 1, o de forma equivalente, a una concentración de 350 μM y un caudal de 0, 886 mL min- 1. Los resultados se muestran en la figura 6.
