Aparato de entrenamiento gimnástico y acrobático.
Objeto de la invención
La invención se refiere, tal como expresa el enunciado de la presente memoria descriptiva, a un aparato de entrenamiento gimnástico y acrobático.
Más concretamente, la invención se presenta dentro del campo de aplicación de la fabricación de aparatos gimnásticos y acrobáticos que complementan las posibilidades de entrenamiento en modalidades deportivas con componente acrobática. El diseño que a continuación se presenta, complementa y aporta esenciales características de novedad y ventajas múltiples en su uso, respecto a medios conocidos, y utilizados para los mismos fines de entrenamiento, en el estado actual de la técnica.
Antecedentes de la invención
Como es sabido, la utilización de aparatos y sistemas que mejoren los resultados del entrenamiento deportivo es uno de los principales campos de investigación en Ciencias del Deporte. Dichos sistemas de apoyo al entrenamiento deportivo pueden tener como misión principal el desarrollo de la técnica del deportista (dotándole de experiencias propioceptivas y kinestésicas que potencien la eficacia mecánica de sus movimientos) o incidir sobre sus cualidades físicas (desarrollo de la fuerza, flexibilidad, resistencia, etc.) .
En los deportes acrobáticos, la adquisición y el perfeccionamiento de las técnicas deportivas, requieren de un elevado número de horas de entrenamiento. Por ello, en estas modalidades cobra vital importancia el entrenamiento integrado, donde el deportista mejora simultáneamente su componente técnico a la vez que somete a sus sistemas a impactos que permiten optimizar sus cualidades físicas.
En la modalidad deportiva conocida como gimnasia acrobática, podemos diferenciar dos roles claros, que son el del "portor" (persona que sujeta, mantiene o propulsa a otra) y el de "ágil" (persona que realiza un equilibrio sobre otra o es propulsada para realizar una acrobacia) .
En la actualidad existen aparatos destinados a simular la acción del "portor", permitiendo al "ágil" perfeccionar su técnica y sus cualidades sobre un sistema más estable que el propio compañero. Este sistema imita la posición de las manos del "portor" para que el "ágil" pueda realizar sobre dicho aparato apoyos manuales y podales.
Sin embargo, no existen instrumentos creados para el trabajo específico del entrenamiento del "portor", siendo el objetivo principal de la presente invención dar respuesta a dicha carencia, aportando un aparato que además de proporcionar la posibilidad de entrenamiento para el "portor", entre otras cualidades que se describirán posteriormente, presenta como ventaja añadida su carácter versátil, ya que resulta igualmente apto para el entrenamiento del "ágil".
Explicación de la invención
Así, el aparato de entrenamiento gimnástico y acrobático que la presente invención propone consiste en un aparato que, gracias a su estudiado diseño así como a sus características técnicas y de configuración, permite realizar tareas de entrenamiento integrado (técnico y físico) tanto al usuario que actúa de "ágil" como al usuario que actúa de "portor" en deportes acrobáticos.
El aparato podrá, pues, ser utilizado tanto como superficie de apoyo para que el "ágil" practique sus equilibrios, como aparato de sobrecarga que el "portor" podrá manejar a fin de simular la acción del "ágil", sirviendo un mismo dispositivo para ser utilizado en ambos roles.
Cabe destacar, además, que se podrá trabajar con uno o dos dispositivos simultáneamente, según convenga, pudiendo así efectuar un entrenamiento acorde con las necesidades de los ejercicios que se estén entrenando, lógicamente pudiendo utilizar una o ambas manos.
Para todo ello, y de forma concreta, el aparato de entrenamiento gimnástico y acrobático que se preconiza consiste esencialmente en una barra roscada, dotada en uno de sus extremos de un soporte de apoyo o agarre, según se utilice el aparato para entrenamiento del "ágil" o del "portor", a la que, actuando como eje, se incorpora una superficie dotada a su vez de unas patas.
Tal como se ha mencionado, el aparato posee dos posibilidades de uso. Así, para utilizarse como base para los apoyos del "ágil", el aparato se situará sobre sus patas, presentando en su parte superior el mencionado soporte, el cual consiste preferentemente en una pieza de madera, sobre la cual el "ágil" realizará sus apoyos. Por otro lado, para utilizarse como elemento de carga que permita las progresiones de trabajo del "portor", el aparato se colocará de forma invertida, quedando en esta ocasión la pieza de madera en la parte inferior del aparato y la superficie con patas en la parte superior.
Es importante señalar que, para este último caso, es decir, para su utilización como elemento de entrenamiento para el "portor", el aparato prevé la posibilidad de incrementar su peso mediante la introducción de discos de halterofilia o "halteras" a través de la descrita barra, para modificar la carga, la cual, ventajosamente se puede aproximar o alejar del apoyo a voluntad, incorporando situaciones específicas del entrenamiento.
El nuevo aparato de entrenamiento gimnástico y acrobático representa, por consiguiente, una estructura innovadora de características estructurales y constitutivas desconocidas hasta ahora para tal fin, razones que unidas a su utilidad práctica, la dotan de fundamento suficiente para obtener el privilegio de exclusividad que se solicita.
Descripción de los dibujos
Para complementar la descripción que se está realizando y con objeto de ayudar a una mejor comprensión de las características de la invención, se acompaña a la presente memoria descriptiva, como parte integrante de la misma, de un juego de planos, en los que con carácter ilustrativo y no limitativo se ha representado lo siguiente:

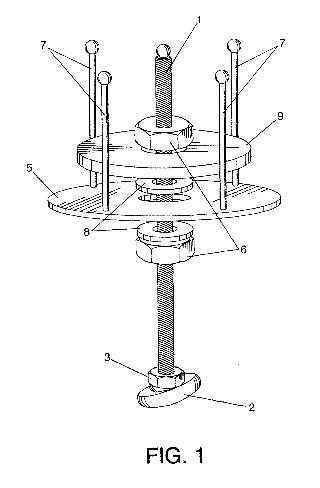

La figura número 1. Muestra una vista esquemática en alzado lateral de un ejemplo de realización del aparato de entrenamiento gimnástico y acrobático objeto de la invención, en la que se aprecian las principales partes y elementos de que consta, habiéndose representado en este caso dispuesto con el soporte hacia arriba para se utilizado como aparato de entrenamiento y apoyo para un usurario que actúe como "ágil".
La figura número 2. Muestra una vista en perspectiva del ejemplo de aparato representado en la figura 1, dispuesto en esta ocasión en sentido inverso, para ser utilizado como aparato de entrenamiento para un usuario que actúe de "portor", habiéndose añadido al mismo un disco de halterofilia para aumentar su carga.
Realización preferente de la invención
A la vista de las mencionadas figuras, y de acuerdo con la numeración adoptada, se puede observar en ellas un ejemplo de realización preferente de la invención, la cual comprende las partes y elementos que se indican y describen en detalle a continuación.
Así, tal como se aprecia en dichas figuras, el aparato en cuestión se configura esencialmente a partir de una barra roscada (1) que actúa como eje de soporte del aparato y a la que se acoplan y fijan el resto de elementos conformantes del mismo, contando en uno de sus extremos con un soporte (2) constituido preferentemente por una pieza de madera, la cual se fija a la barra (1) mediante una pieza metálica de rosca (3) .
Este soporte (2) lo utilizará el acróbata tanto para apoyarse como para asir el aparato para elevarlo, según para el tipo de entrenamiento que se utilice el aparato.
El extremo opuesto de la barra (1) está libre a fin de poder recibir el resto de elementos que, como se ha mencionado, conforman el aparato, los cuales se fijarán a ella mediante roscado, consistiendo dichos elementos en una base de (5) superficie plana, dotada en una de sus caras de una pluralidad de cuñas (4) , de refuerzo, y de una pluralidad de patas (7) en la cara opuesta.
Esta base (5) , que dispone de un orificio central a través del que se inserta en la barra (1) , podrá fijarse a ella mediante tuercas (6) y correspondientes arandelas (8) a la altura que convenga, siendo principalmente utilizada por el acróbata para su entrenamiento como "ágil", por lo que deberá presentar la suficiente resistencia para soportar su peso.
La invención prevé, además, para su utilización por parte del "portor", la incorporación a la barra (1) de uno o más discos de peso (9) , los cuales serán insertados en ella a través de los orificios centrales que presentan, siendo fijados junto a la descrita base (5) mediante las antedichas tuercas (6) y arandelas (8) , tal como se aprecia en la figura 2.
