Sistema modular para la iluminación homogénea de mobiliario urbano con diodos LEDs.
Sector de la técnica
La innovación se encuadra en el sector técnico de la electrónica y más concretamente en el de los sistemas de iluminación de bajo consumo.
Antecedentes de la invención
La publicidad en el mobiliario urbano es un elemento muy común, utilizada como referente de sus productos e instalaciones por empresas y como elemento de financiación para los ayuntamientos.
Con el objetivo de hacer visible y llamativa la publicidad el mayor tiempo posible, mejorando su rentabilidad, se suele acompañar a los soportes publicitarios de sistemas de iluminación que funcionen por la noche.
Actualmente casi la totalidad de los sistemas de iluminación de los soportes publicitarios están basados en la transparencia a través de los carteles de la luz emitida por una serie limitada de tubos fluorescentes. Este sistema presenta dos inconvenientes en la consecución del objetivo planteado: Consume más energía eléctrica de la necesaria, al transformar gran parte de la energía que le llega en calor y no en luz obteniendo un rendimiento limitado, y concentra la iluminación en las zonas donde su ubican los tubos, dando una iluminación de la publicidad no homogénea.
Para resolver estos dos problemas la presente invención se centra en obtener una fuente de iluminación de muy bajo consumo y que genere una fuente de luz muy distribuida, para obtener la máxima homogeneidad resultante.
En este sentido se han comenzado a utilizar luminarias basadas en diodos LEDs, como se presentan en las patentes europeas con número de solicitud E97115598 y E95110622, que no resuelven estos problemas, especialmente el de la no homogeneidad de la iluminación del cartel publicitario, al enfrentar los diodos hacia la superficie a iluminar y emitir estos una luz muy unidireccional y con muy poca distancia entre los focos de luz y los carteles publicitarios. La patente que se presenta reproduce un sistema para eliminar estos inconvenientes consiguiendo una alta iluminación con un menor consumo y un menor número de diodos LEDs.
Objeto de la invención
La presente invención, según se expresa en el enunciado de esta memoria descriptiva, se refiere a un dispositivo de iluminación basado en diodos LEDs que, incorporado a los elementos de mobiliario urbano destinados a publicidad, permite su visualización en horario nocturno con notables ventajas respecto a las prestaciones de los sistemas existentes basados en bombillas o tubos fluorescentes y que resuelve el problema de la unidireccionalidad de otros dispositivos también basados en estos componentes y que han limitan su utilización es este campo.
El dispositivo de esta invención esta previsto para acoplarse al mobiliario urbano con el objetivo de hacer visible los carteles publicitarios expuestos en los horarios donde no existe iluminación natural. Pues bien, el dispositivo será una matriz homogénea de diodos luminosos autónoma, que se acopla en el interior del mobiliario, adaptada a distintos tamaños de estos, y que funcionará con un costo reducido de energía y trabajando a niveles de tensión de funcionamiento muy bajos, lo que permite su alimentación con paneles solares, y con la posibilidad de incorporar un sistema de control que regule los niveles de intensidad de iluminación y permita realizar efectos animados con la luz.
Los diodos se dispondrán en forma matricial y con una base de resina transparente que permite eliminar el carácter unidireccional de la luz de los diodos aumentando su difusión y por tanto la homogeneidad con la que llega a todo el interior del mobiliario urbano.
Este dispositivo permite generar un sistema de iluminación muy homogéneo, que evita franjas de luz y oscuridad y otros efectos indeseables en la visualización de los carteles publicitarios. Además las fuentes luminosas utilizadas son de un coste razonable y con una alta fiabilidad y durabilidad.
Descripción de las figuras
Para complementar la descripción que se esta realizando y con el objeto de facilitar la comprensión de las características de la invención, se acompaña a la presente memoria descriptiva un juego de dibujos con carácter ilustrativo y no limitativo. Se han representado los siguientes:

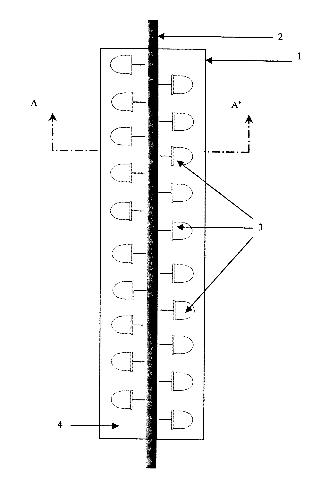

- La figura 1 muestra un esquema de una unidad de iluminación, constituida por un tubo hueco circular de policarbonato (1) que envuelve a los conductores eléctricos (2) donde se han anexionado los diodos LEDs (3) que constituyen la fuente de luz. El espacio libre que queda en el interior del tubo circular se ocupa por una resina (4) cuya finalidad es la de fijar los conductores eléctricos y los diodos, impidiendo que se muevan arbitrariamente, y especialmente, abrir el ángulo de emisión de los diodos.
- La figura 2 es el corte transversal A-A' realizado sobre la figura 1. Se puede observar la forma circular del tubo (1) y la colocación enfrentada de los diodos (3) sobre los conductores eléctricos (2) .
- La figura 3 muestra un posible esquema del sistema de colocación y conexionado eléctrico de la invención. Se colocan las barras de policarbonato (1) , fabricadas según las figuras 1 y 2, y se acoplan a una regleta de alimentación eléctrica (5) , por donde le llega la intensidad que permite encender los diodos directamente desde la fuente de alimentación dispuesta (6) , consistente en una fuente de alimentación conmutada (8) o de baterías conectadas a paneles solares (9) , o a través de un sistema de control (7) que regule y controle el flujo de intensidad.
- La figura 4 muestra un esquema del modelo de mobiliario urbano (10) , representándose su visión lateral y dos cortes, uno transversal y otro longitudinal. En esta figura se puede ver la colocación de las barras de iluminación (1) en el interior del mobiliario entre dos paneles de metacrilato translúcidos (11) sobre los que se colocan los carteles publicitarios (12) que se pretenden iluminar por transparencias.
- La figura 5 muestra el esquema del sistema de control (7) , en él se observa cómo se conecta el microcontrolador (13) programado con los algoritmos de encendido a las bases de un conjunto de transistores de potencia (14) . Estos tienen conectado a su colector (15) la alimentación del sistema y a cada uno de los emisores (16) el cable de alimentación que alimenta a una de las barras de diodos, a través de la regleta de alimentación (5) .
Descripción de una forma de realización preferida
La presenta invención se ilustra adicionalmente mediante los siguientes ejemplos, los cuales no pretenden ser limitativos en cuanto a su alcance.
Ejemplo 1
Como se puede observar en las figuras referenciadas, el dispositivo de iluminación para soportes publicitarios (10) , consta de dos caras paralelas con los carteles publicitarios (12) apoyados sobre planchas de metacrilato translúcido (11) , para la mejor difusión de la luz.
Situado justo en el centro del mueble, entre los dos paneles, se dispone de unos medios de iluminación de los carteles (12) por transparencia formada por un conjunto de diodos LEDs (3) , que constituyen una matriz realizada mediante la distribución paralela de barra huecas de policarbonato (1) en cuyo interior se han colocado los diodos LEDs (3) , distribuidos de forma equidistante y en los dos sentidos de la dirección paralela a los carteles publicitarios (12) , rellenándose el resto del interior de las barras con una resina de poliéster transparente (4) . Los diodos se conectan directamente a dos cables paralelos (2) encargados de repartir la alimentación eléctrica a todos los diodos de una misma barra. Estos cables (2) sobresalen en uno de los extremo formando dos electrodos para su conexión a una regleta general de distribución de energía eléctrica (5) , suministrada por unas fuentes conmutadas de 3, 3 V de corriente continua (8) y con capacidad de amperaje suficiente para alimentar a todos los diodos (3) , o por las baterías del sistema de alimentación mediante paneles solares (9) .
Ejemplo 2
Otro caso propuesto sería idéntico al caso anterior con la salvedad de incluir un sistema de control del encendido de los diodos (3) que permita una iluminación animada de los carteles publicitarios (12) .
Este sistema de control se coloca entre la regleta de distribución de alimentación (5) y las distintas posibilidades de fuentes de alimentación eléctrica (6) (8) (9) .
El sistema de control (7) responde a un diseño gobernado por un microcontrolador (13) y una serie de transistores de potencia (14) para regular la corriente suministrada a cada barra (1) . En la memoria del microcontrolador (13) se almacenarán los distintos algoritmos de graduación de la iluminación de cada hilera de de la matriz de diodos (3) para conseguir efectos dinámicos y animados de la iluminación de los carteles publicitarios (12) .
